Моделирование в среде NX CAM

В настоящее время для повышения конкурентоспособности современных предприятий необходимо выводить на рынок высокачественные изделия в кратчайшие сроки. Задачи, возникающие в рамках процесса разработки изделий, относятся к разряду наиболее трудоемких. При реализации таких требований как оперативность, низкая себестоимость и качество изделия предприятия сталкиваются с целым рядом противоречий. Традиционные технологии позволяют добиться реализации лишь одной или нескольких задач, и только отдельные решения способны обеспечить соответствие всем требованиям.

Первоочередная задача: процесс разработки изделия должен способствовать ускоренному выполнению входящих в его состав циклов за счет сокращения подготовительного этапа и устранения ненужных процедур, а также многократного применения накопленных знаний и быстрого решения возникающих вопросов на ранних этапах, до того как они перерастут в дорогостоящие ошибки.

Система NX от компании Siemens PLM Software является одним из лидеров на рынке CAD/CAM/CAE, имеет богатый и постоянно наращиваемый от версии к версии функционал. Одной из важных особенностей этой системы является возможность программирования непосредственно в её среде, то есть создания приложений, ускоряющих и упрощающих работу с системой. Это позволяет более гибко подходить к использованию этих приложений в зависимости от квалификации пользователя или сложности поставленной задачи.

NX предоставляет пользователю три основных возможности создания приложений:

  • программирование на основе макросов;
  • язык GRIP (графическое интерактивное программирование);
  • на основе Windows API (возможности программирования с использованием языков C, C++, Java).

Конкретное применение того или иного программного инструментария зависит от множества факторов: сложности задачи, сроков реализации программного решения, необходимости его дальнейшего масштабирования и сопровождения или даже от предпочтений пользователя. Для решения одних задач вполне достаточно User Function, другие потребуют Macros- и GRIP-программирования.

Основные задачи программирования в среде NX:

  • Ускорение работы за счет автоматизации процессов ввода данных — на основе существующего функционала системы;
  • Разработка и создание новых функциональных возможностей, не имеющих аналогов в базовой системе.

Несмотря на богатые возможности программного комплекса NX в отношении создания управляющих программ для станков с ЧПУ, существует целый ряд задач, для решения которых базового функционала NX CAM бывает недостаточно.

Задача создания новых шаблонов обработки вызвана необходимостью изготовления конкретных деталей сложной геометрии, особенностью используемой оснастки, спецификой их изготовления, материалом, особенностью технологического оборудования, на котором происходило их изготовление, особенностью приемки изготовленных деталей.

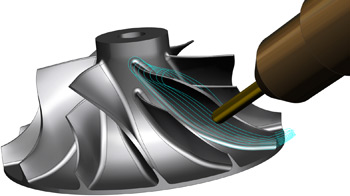

КГ «Борлас» выполнит разработку и внедрение оригинальных приложений, использующих собственную математику и вычислительные алгоритмы, полностью интегрированных в программную среду NX CAM, например для создания новых шаблонов обработки для изготовления на многокоординатных станках наиболее сложных деталей: лопаток сложных форм, блисков и импеллеров.

Преимущества решения:

  • Созданные за счет программирования шаблоны обработки позволяют пользователю работать в привычной среде NX CAM, а по функциональному наполнению приближены к возможностям узкоспециализированных систем, работающих только вместе со специализированным станочным оборудованием с ЧПУ (станки Liechti, Starrag и др.);
  • Собственные программные модули в среде NX позволяют восполнить отказаться от использования специализированных программных комплексов, поставляемых со станками, и перейти к настоящему сквозному проектированию, то есть работать в единой информационной среде «конструктор — технолог».

Данная оригинальная разработка новых САМ-шаблонов в NX преследует несколько целей:

  • Создание нового, более мощного функционала;
  • Использование специальных фрез;
  • Снижение дополнительных требований к геометрии, необходимых для расчета траекторий.

Разработанный экспертами консалтинговой группы «Борлас» дополнительный программный функционал для NX позволит осуществить изготовление сложных деталей с высокой точностью, полностью с учетом специфических требований заказчика по приемке деталей. Используя новые программные приложения, NX CAM может обеспечивать практически все возможности обработки, которые традиционно реализовывались путем применения специализированных станков и систем. При этом конструктор и технолог работают в единой информационной среде: конструктор может разрабатывать модель с учетом удобства описания геометрии, а технологу не потребуется изменять модель с учетом специфики изготовления.

По всем вопросам Вы можете обратиться к руководителю проектов Департамента производственного консалтинга Михаилу Куракину по телефону +7 (495) 545-59-30, доб. 6211 или электронной почте plm@borlas.ru.
